CyberRow


Controllo intelligente del flusso aria – per una maggiore efficienza nel condizionamento dei rack

CyberRow è un climatizzatore di precisione avanzato, concepito specificatamente per il raffreddamento mirato dei rack. Nelle unità CyberRow, l'innovativa conduzione dell'aria e l'avanzata
tecnologia garantiscono un considerevole miglioramento di prestazioni, lessibilità ed eficienza. Il climatizzatore CyberRow è stato sviluppato per far fronte alle situazioni critiche più diffuse, quali variabilità dei carichi termici dei server rack, spazio limitato, assenza di pavimento lottante, server preesistenti, ecc.

Applicazioni per CyberRow

  • Alta densità ed hot spots

  • Data Center modulari o di piccole e medie dimensioni

  • Free Cooling Indiretto

  • Locali tecnici

  • Aree di applicazione: IT, telecomunicazioni, infrastrutture

Vantaggi

Vantaggi

  • Tecnologie innovative e componenti di alta qualità per un basso consumo energetico

  • Può essere utilizzato con rack di qualsiasi produttore

  • Completa separazione dei sistemi tra rack e unità A/C per garantire la massima affidabilità

  • Elevate performance e i migliori risultati in spazi ristretti

  • Controllo preciso della temperatura con due stpoint reciprocamente indipendenti

  • Disponibile in 4 diversi sistemi di raffreddamento

Free Cooling Dinamico Indiretto

Risparmio fino al 60 % col Free Cooling Dinamico Indiretto

FreeCooling

Precisa conduzione dell'aria

La conduzione dell'aria di CyberRow viene analizzata con sistemi di fluidodinamica computazionale  (CFD). La visualizzazione CFD mostra come il flusso dell'aria aderisce alla superficie dei server rack senza che insorgano perturbazioni. L'aria fredda fluisce direttamente davanti ai server rack.

  • Norbert Wenk, Product Manager

    “CyberRow è sviluppato specificamente per il condizionamento mirato ed efficiente di elevati carichi termici ad alte temperature.“

Tre diverse taglie per una maggiore flessibilità

CyberRow è disponibile in tre taglie da 300, 400 e 600 mm di larghezza.

Due diverse misure di profondità per adattarsi a tutte le applicazioni

Le due diverse misure di profondità di CyberRow garantiscono un facile accesso posteriore a rack di qualsiasi profondità e senza nessuna perdita di carico.

Offriamo soluzioni personalizzate, studiate specificamente per le vostre necessità. Scegliete il sistema più adatto a voi.

Systems



Una unità CyberRow può condizionare fino a sei armadi server, a seconda della capacità frigorifera richiesta.

Compartimentazione del corridoio freddo

CyberRow, grazie all'orientamento frontale del flusso dell'aria di mandata, può essere utilizzato per la compartimentazione del corridoio freddo. Le unità sono posizionate in maniera scaglionata per garantire un'ottimale fornitura di aria al corridoio freddo.

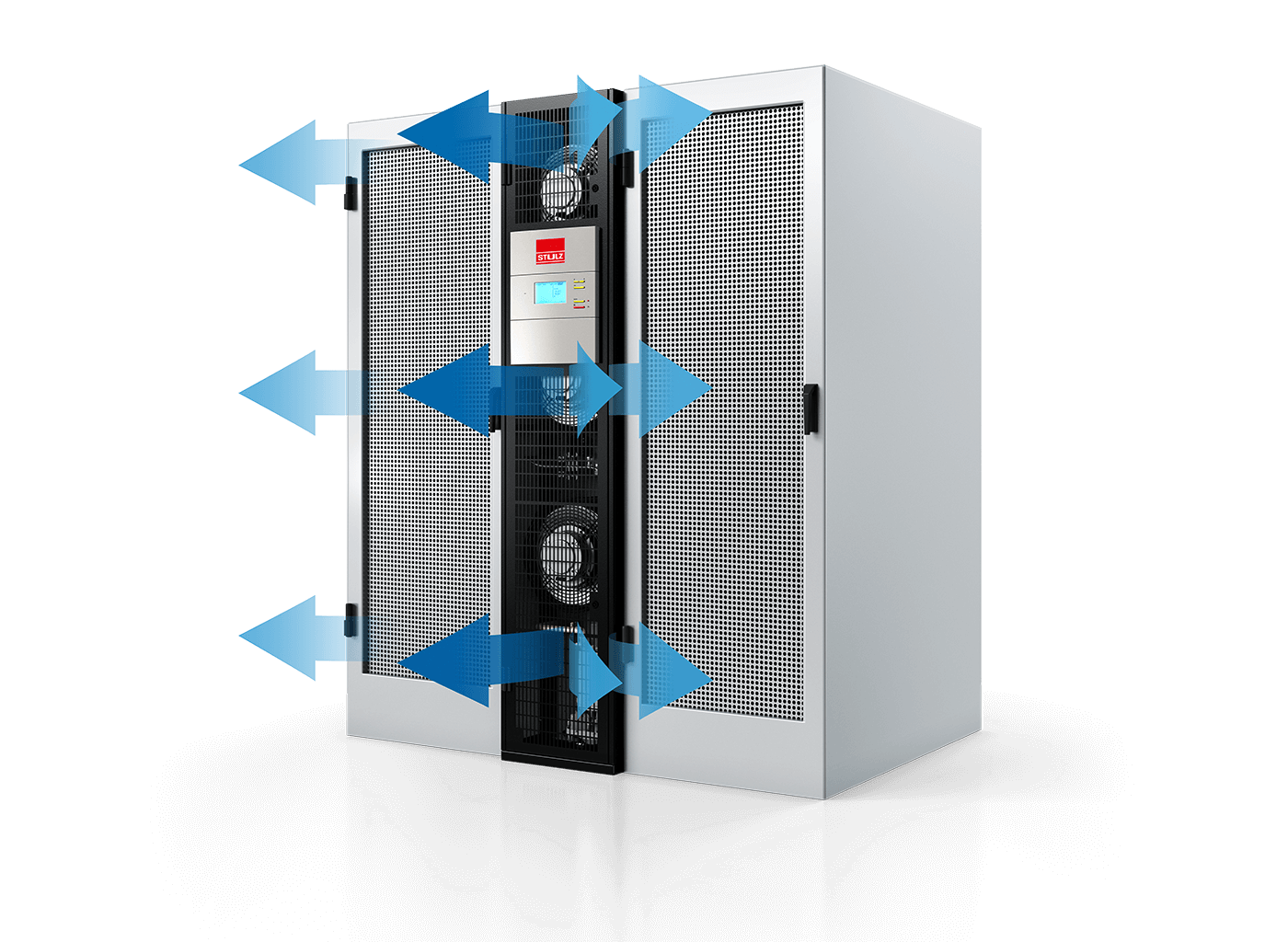

Uscita frontale dell'aria

Compartimentazione del corridoio caldo

CyberRow con usicta laterale dell'aria  è utilizzato per la compartimentazione del corridoio caldo. Espellere l'aria lateralmente permette di avre una distribuzione uniforme lungo tutta la lunghezza del corridoio e nello stesso tempo permette di evitare che l'aria fredda si mescoli a quella calsa di ritorno.

Tecnologia EC

Fino a 5 ventilatori EC a velocità controllata, che possono essere  controllati singlarmente per un miglior adeguamento alla diverse temperature di aria di ritorno e di mandata.

Gamma di opzioni per CyberRow

Options
Caratteristiche

Caratteristiche

  • Accesso forntale e posteriore per la manutenzione

  • Connettività RS485 per sistemi BMS standard

  • Filtro Zigzag G4 con telaio metallico

  • Carpenteria verniciata a polvere con porte frontali e posteriori

  • Predisposizione aperture per connessioni idrauliche sia dall'alto che dal basso

  • Non sono richieste connessioni via cavo o frigorifere tra il rack e l'unità A/C, garantendo una grande flessibilità di installazione nel Data Center

  • Quadro elettrico ruotabile (per facilitare la manutenzione e gli interventi tecnici)

  • Fino a cinque ventilatori EC: indipendenti tra loro, regolabili in continuo, assicurano la massima efficienza

  • Compressore EC: regolabile in continuo per un'ottimale capacità firgorifera e nessun un aumento della corrente di avvio grazie alla tecnologia inverter

  • CyberRow è disponibile in quattro diversi sistemi di raffreddamento ( AS, CW, GS, e il sistema GES con Free Cooling Indiretto)

  • Disponibile in 6 taglie

Galleria Immagini

Controllo

Controllo e monitoraggio

  • C7000 per il controllo ed il monitoraggio del sistema di condizionamento.
  • Sei sensori di temperatura per un condizionamento di precisione controllato in tre aree orizzontali divise.
  • Il sistema GE passa dalla modalità con compressore al Free Cooling Indiretto non appena le temperature esterne lo consentono.
  • Se u nventilatore si rompe, gli altri due aumentano la loro velocità.
  • Monitoraggio e  resoconto di tutte le anomalie.
  • Porta seriale standard RS-485 per connessione a BMS che utilizzano protocolli Modbus e STULZ.

Innovationspreis IT per CyberRow

Initiative Mittelstand assegna il uso INNOVATIONSPREIS-IT alle aziende che offorno soluzioni IT innovative e di valore alle piccole e medie imprese. CyberRow è stato nominato BEST OF 2013 nella categoria "Green IT".
